气动风门控制装置是我公司新设计制作的新型风门气动控制装置。主要适用于高瓦斯煤矿井下回风巷风门控制装置，安装于两道风门之间。用于单扇风门、双扇风门、无压风门等设施处，防止两道风门同时开启时风流短路。

气动风门控制装置使用条件
1.工作环境：-30℃～40℃风压：0～3800Pa
2.安装的地点巷道围岩稳定，巷道变形小，且无严重淋水。

3.洁净的压缩气源。

气动风门控制装置功能特点：
1、纯机械结构，不需要电，无安全隐患， 高、低瓦斯矿均可使用。无需安标证、防爆证。
2、性能可靠，不需要做防水防潮处理。而电控闭锁系统需防水防潮可靠，否则系统紊乱，电器元件使用寿命大大降低。
3、灵敏度高，当第一道风门开启距离≤3cm 时，第二道风门即可闭锁。灵敏度达到了电控闭锁的标准。
4、气源意外中断时闭锁器自动失效，不影响人员正常通过。气源恢复后自动起作用。
5、 本控制装置配备安全解锁系统：当行人离开风门忘记按钮关门时，可通过另一道风门外面控制箱上面的解锁按钮，按下可直接关闭另一道未关闭的风门。

6、结构简单，易学易用，出现故障后自己随时可以解决。

气动风门控制装置结构

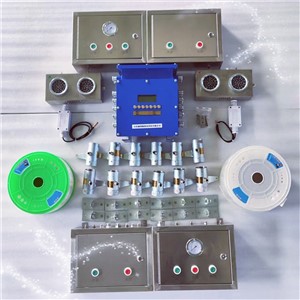

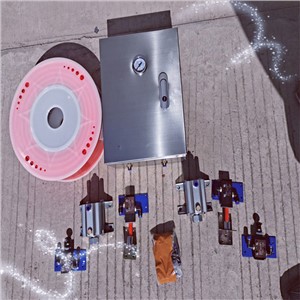

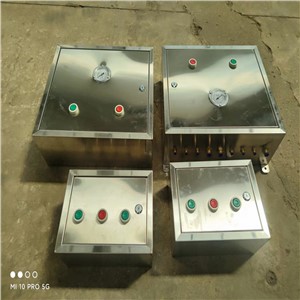

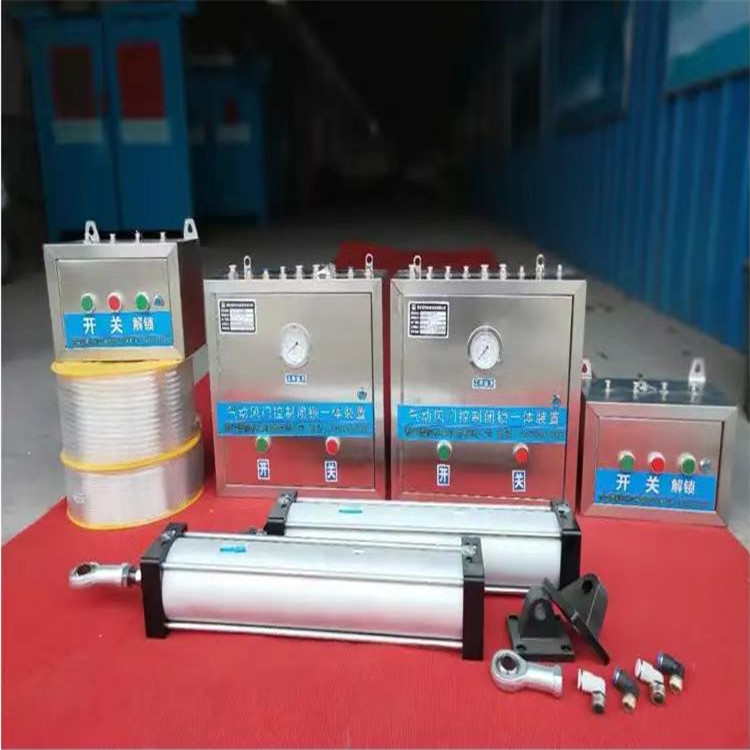

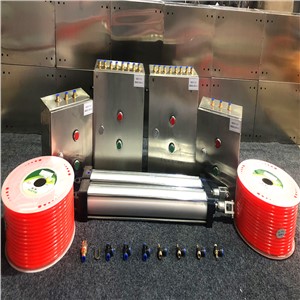

1.设备由双向无压风门门体、控制箱、闭锁箱、开门按钮、气缸、气管、其他外围部件组成。
2.机械结构：气缸为动力介质，通过气缸的伸缩驱动风门启闭，气缸一端固定在风门的门顶框上，一端连接于联杆驱动两扇风门。

3. 气控系统：风门气缸控箱闭锁箱位于两道门之间，按钮分别装在门体外侧的墙壁上，通过按钮驱动风门关闭。

气动风门控制装置工作原理 ：

（ 约定 ：第一道风门：A门，第二道风门 ：B 门）在每道门的两端分别安装 2对按钮控制风门开闭，当行人或车辆由巷道的任一方进入时，通过按动按钮，打开 A 风门，同时B 门闭锁，此时 B 门不能打开，当行人或车辆由巷道的任进入内，通过按动风门内衬按钮，关闭 A 风门，这时按 B 门按钮，B 门开启，A 门闭锁闭。当经过B 门时，与上述功能相同。
